المبادل الحراري للوحة هو نظام تبادل حراري عالي الكفاءة يتكون من سلسلة من الصفائح المعدنية ذات شكل مموج محدد. يتم ترتيب هذه الأوراق لتشكيل قنوات مستطيلة رفيعة تتيح تبادل الحرارة بكفاءة.
هذه المبادلات الحرارية الصناعية تجد استخدام واسع النطاق عبر مجموعة واسعة من الصناعات مثل الكيماويات والبتروكيماويات والطاقة الكهربائية والطاقة النووية والصناعات الخفيفة والغذاء والدواء والآلات والتدفئة والتبريد ، الشحن ، المعادن ، التعدين ، القوة الدافعة ، والجيش. أنها تلبي المتطلبات التكنولوجية المتنوعة لهذه الصناعات ، بما في ذلك التدفئة والتبريد والتبخر والتكثيف واستعادة الحرارة المهدورة من وسائط المعالجة.
المبادل الحراري للوحة هو نظام تبادل حراري عالي الكفاءة يتكون من صفائح معدنية متعددة مع تموج محدد. يخلق ترتيب هذه الصفائح قنوات مستطيلة رفيعة تسهل التبادل الحراري الفعال.
يوجد في المقام الأول نوعان من المبادلات الحرارية للوحة-المبادلات الحرارية للوحة القابلة للفصل والمبادلات الحرارية للوحة الملحومة بالكامل. يستخدم المبادل الحراري بلوح ملحوم بالكامل تصميم الأختام الملحومة ، مما يلغي الضغط والحد من درجة الحرارة للمبادلات الحرارية للوحة القابلة للفصل بأختام مطاطية ويحسن موثوقية المعدات.
هناك ثلاثة أنواع من الصفائح المستخدمة في هذه المبادلات الحرارية-ألواح متعرجة مموجة ، ألواح مموجة أفقية مستقيمة ، وألواح عقيدية.
يتكون المبادل الحراري للوحة الزعنفة من ثلاثة مكونات رئيسية-الزعانف والجدران والأختام. يتم وضع الزعانف على قسم واحد ، ثم يتم وضع قسم آخر في الأعلى ، ويتم إرفاق كلا الجانبين بأختام لتشكيل قناة. يتم تكديس هذه القنوات وترتيبها في تكوينات مختلفة ثم يتم ثقبها معًا لتشكيل وحدة حزمة اللوحة الأساسية للمبادل الحراري للوحة الزعنفة.
مبادل حراري بلوح زعنفة ينتمي إلى مبادل حراري من النوع الفاصل للجدار. من حيث آلية نقل الحرارة ، فإن أكبر ميزة لها هي سطح نقل الحرارة الثانوي الممتد ، لذلك لا تتم عملية نقل الحرارة فقط على سطح نقل الحرارة الأساسي ولكن أيضًا على سطح نقل الحرارة الثانوي في وقت واحد ، ومنطقة نقل الحرارة الثانوية أكبر ، عادة ، في منطقة سطح نقل الحرارة الأولية 3 أضعاف. يحتوي المبادل الحراري للوحة الزعنفة على منطقة نقل الحرارة الثانوية ، والتي لا تضاهى معدات التبادل الحراري الأخرى.
في ، أنشأت شركة مجموعة تكنولوجيا لونغوا (لويانغ) تقسيم المبادل الحراري الأنبوبي. استنادًا إلى الإيديولوجيا التوجيهية لـ "نقطة البداية العالية والمعايير العالية والجودة العالية والابتكار المستمر" ، قامت شركة المبادل الحراري للوحة بتسريع وتيرة التصنيع التكنولوجي وأطلقت بنجاح سلسلة من منتجات المبادل الحراري ذات الصفيحة المدمجة عالية الكفاءة لتلبية الطلب في السوق ، مما يوفر للعملاء حلول تبادل حراري عالية الفعالية من حيث التكلفة وفقًا لظروف العمليات المختلفة (الضغط ، ودرجة الحرارة ، والمتوسطة ، وما إلى ذلك).
المبادلات الحرارية لوحة ملحومة بالكامل سلسلة LHWP
مبادل حراري من النوع X-F ملحوم بالكامل (WPHE من وسائط مرنة)
مبادل حراري بلوح ملحوم بالكامل من النوع آر (WPHE مشروط قابل للإزالة)
مبادل حراري بلوح ملحوم بالكامل من النوع X-B (WPHE من مودال كتلة مدمج)
مبخر لوحة ملحومة بالكامل LHWPE
جهاز التسخين المسبق/إعادة تجديد الهواء LHWPR (WPHE لاستعادة الطاقة)
البيانات الفنية
النوع | أقصى تصميم الضغط | أقصى تصميم درجة الحرارة | أقصى نقل الحرارة منطقة | مادة لوحة | قابل للفصل | تكميل | |||||
السائل-ليكي | بخار السائل | غاز سائل | غاز-غاز | تبخر | تكثيف | ||||||
LHWP-F مبادل حراري بلوح ملحوم بالكامل من النوع F WPHE من المرن مشروط | 5.0MPa | ، ℃ | 5000 م 2 | الفولاذ المقاوم للصدأ ، التيتانيوم ، 2205,254 إلخ. | √ | √ | √ | √ | √ | √ | |
LHWP-R مبادل حراري بلوح ملحوم بالكامل من النوع R WPHE من الوسائط القابلة للإزالة | 4.0MPa | ، ℃ | 1000 متر مربع | الفولاذ المقاوم للصدأ ، التيتانيوم ، 2205,254 إلخ. | √ | √ | √ | √ | √ | √ | |
LHWP-B مبادل حراري بلوح ملحوم بالكامل من النوع B WPHE من كتلة مدمجة مشروط | 3.0MPa | ، ℃ | تور إم | الفولاذ المقاوم للصدأ ، التيتانيوم ، 2205,254 إلخ. | √ | √ | √ | √ | √ | √ | |
الشكل الهيكلي | غلاف مربع للهيكل المدمج ؛ اتصال بواسطة شفة مربعة ، مما يسهل التنظيف والصيانة الميكانيكية ؛ |
درجة حرارة التصميم | ≤ ← ℃ ؛ |
ضغط التصميم | ≤ Ong MPa ؛ |
مادة لوحة | الفولاذ المقاوم للصدأ ، التيتانيوم ، من من من من من التيتانيوم ، من من من من من من من من من من من من من من من من من من من من من من من من من ؟ ؟ |
سمك لوحة | من من من من ؟ |
شكل مموج | شكل هيكل السمكة ، مع هيكل فقاعة على كلا الجانبين ؛ |
مادة الغطاء | الفولاذ الكربوني أو المواد الأخرى القابلة للحام ؛ |
تركيبة عملية | التدفق المتقاطع أو التدفق المتقاطع العكسي. |
يعد مبخر الألواح الملحوم بالكامل من LHWPE أحد المنتجات الجديدة التي أطلقتها الشركة في السنوات الأخيرة. بالمقارنة مع المبخر الأنبوبي ، يتمتع LHWPE بالعديد من المزايا مثل كفاءة نقل الحرارة العالية ، والبنية المدمجة ، وتصميم الموزع الفريد ، الذي يساعد أكثر على تبخر الغشاء وما إلى ذلك. يمكن تحقيق تبخر الغشاء الساقط وارتفاع تبخر الفيلم.
البيانات الفنية
الشكل الهيكلي | قذيفة مربعة ، متصلة بشفة مربعة ، لتسهيل التنظيف والصيانة الميكانيكية ؛ |
درجة حرارة التصميم | ≤ ← ℃ ؛ |
ضغط التصميم | ≤ Ange MPa ؛ |
مادة لوحة | الفولاذ المقاوم للصدأ ، التيتانيوم ، من من من من من التيتانيوم ، من من من من من من من من من من من من من من من من من من من من من من من من من ؟ ؟ |
سمك لوحة | من من من من ؟ |
شكل مموج | هيكل فقاعة على كلا الجانبين ، دون زاوية ميتة للتنظيف ؛ |
مادة الغطاء | الفولاذ الكربوني أو غيرها من المواد القابلة للحام. |
نوع الهيكل | مخطط الهيكل | الوصف |

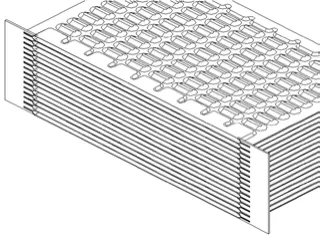

LHWP-F مبادل حراري بلوح ملحوم بالكامل من النوع F (المرن مشروط) |
| يعتمد هيكل اللحام التقليدي. |
LHWP-R مبادل حراري بلوح ملحوم بالكامل من النوع R (مشروط قابل للإزالة) |
| إنها تعتمد تقنية براءة اختراع ذاتية التطوير (PAT.NO200920088339.6) الخصائص الهيكلية: 1. يتكون قلب نقل الحرارة من مجموعات متعددة من حزم الأطباق المدرجة في بعضها البعض ، والتي يمكن تفكيكها لتسهيل الصيانة والتنظيف. 2. يتم لحام حزم الألواح وتوصيلها بالرأس من خلال الأنبوب المسطح ، ويتم تحقيق اللحام الأوتوماتيكي لدرز اللحام إلى أقصى حد ، وبالتالي ضمان موثوقية أعلى. |
LHWP-B مبادل حراري بلوح ملحوم بالكامل من النوع B (كتلة مدمجة مشروط) |
| يتم فرض حزم لوحة مربعة متعددة ، وبالتالي فإن الهيكل هو أكثر إحكاما. يتم توصيل المدخل والمخرج المتوسط بواسطة شفة مربعة. يمكن تحقيق التدفق المتقاطع أو التدفق المتقاطع العكسي. |
يتميز المبادل الحراري بزعنفة الصفائح بكفاءته العالية في التبادل الحراري ، وانخفاض الضغط الصغير ، والبنية المدمجة ، والبصمة الصغيرة ، وقابلية التطبيق الواسعة ، والاستهلاك المنخفض للمعادن ، وعمر الخدمة الطويل.
مقاومة التسرب: بسبب بنائه الملحوم بالكامل دون الحاجة إلى حشوات ، يتميز المبادل الحراري للكتل الملحومة بمقاومة معززة للتسرب ، مما يقلل بشكل كبير من متطلبات الصيانة.
متانة عالية الحرارة والضغطبالمقارنة مع المبادلات الحرارية التقليدية للقشرة والأنبوب ، يظهر المبادل الحراري من النوع PHE مقاومة فائقة لكل من درجات الحرارة العالية والضغوط ، مما يضمن أداء موثوقًا حتى في البيئات الصعبة.
تحسين كفاءة التبادل الحراري: عدم وجود مقاومة حرارية بين السوائل والصفائح يساهم في كفاءة استثنائية للتبادل الحراري ، مما يسمح بمعدلات نقل مثالية.
تصميم فعال للمساحة: تتميز المبادلات الحرارية بلوحة ملحومة بهيكل مدمج ، وتحتل مساحة ضئيلة بالمقارنة مع أنواع المبادل الحراري الأخرى. هذه الكفاءة الفضائية ذات قيمة خاصة في التركيبات ذات القيود المكانية.
ضمان الموثوقية: في لونغوا ، نلتزم بأعلى معايير الجودة والسلامة. تخضع منتجاتنا لاختبارات صارمة وتلتزم بالشهادات مثل GRG و FDA و SGS ، مما يضمن الموثوقية وتلبية متطلبات الصناعة الصارمة.
يتم لحام كل حزمة لوحة بواسطة لوحين مموج. يمر وسط واحد عبر القناة الداخلية لحزمة اللوحة ، بينما يمر وسط آخر عبر القناة الخارجية لحزمة اللوحة ، لذلك تسمى حزمة اللوحة أيضًا أنبوب اللوحة. يمكن للأشكال المموجة المختلفة للوحة تقوية اضطراب التدفق في قناة التدفق المموج ، بحيث يتشكل الاضطراب عند رقم رينولدز منخفض جدًا ، وبالتالي تعزيز نقل الحرارة. مقارنة مع أنبوب التبادل الحراري ، مزاياه أكثر أهمية.
لنفس فقدان الضغط ، معامل نقل الحرارة أعلى 3-5 مرات من المبادل الحراري الأنبوبي ، مساحة الأرضية الخاصة به هي ثلث مساحة المبادل الحراري الأنبوبي ، ومعدل استرداد الحرارة يمكن أن يصل إلى أكثر من.
النوع | معامل نقل الحرارة | قاذورات المقاومة الحرارية | انخفاض الضغط | هيكل الاكتناز | الوزن | المساحة الأرضية | نسبة الاستثمار |
مبادل حراري أنبوبي | 1.0 | 1.0 | 1.0 | 78 م 2/م 3 | 1.0 | 1.0 | 1.0 |
مبادل حراري صفائحي | ، ~ ، من | تقمص ~ من | تقمص ~ من | 220 م 2/م 3 | 0.5 | ، ~ ، من | ، ~ ، من |
منتجات المبادل الحراري للوحة هي حلول عالية الكفاءة للتبادل الحراري تتكيف مع المتطلبات الصناعية الحديثة. مع كفاءة نقل الحرارة الاستثنائية ، والتبادل الحراري الصغير للفرق في درجات الحرارة ، والبنية المدمجة ، والبصمة الصغيرة ، والتشغيل المرن ، وسهولة الصيانة ، تستخدم هذه المنتجات على نطاق واسع في العديد من الصناعات مثل الكيماويات والبتروكيماويات ، الطاقة الكهربائية ، الطاقة النووية ، الصناعات الخفيفة ، الغذاء ، الطب ، الآلات ، التدفئة والتبريد ، الشحن ، المعادن ، التعدين ، القوة الدافعة ، والجيش. أنها تلبي المتطلبات التكنولوجية المتنوعة لهذه الصناعات ، بما في ذلك التدفئة والتبريد والتبخر والتكثيف واستعادة الحرارة المهدورة من وسائط المعالجة.

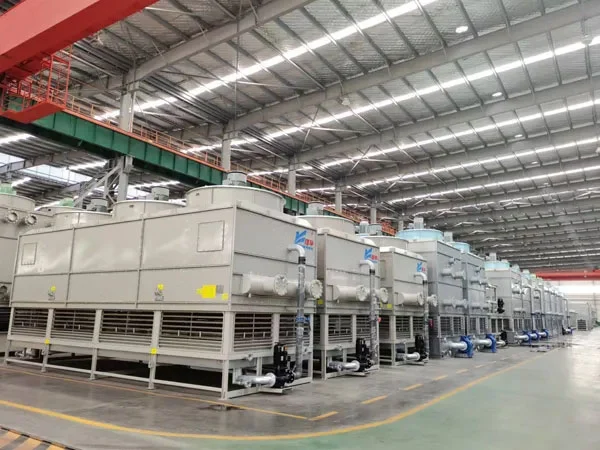

المبادل الحراري للوحة هو نوع من المعدات الأساسية في نظام التبريد لمحطة الطاقة ، بما في ذلك مبرد الزيت ، مبرد المياه المتداول المغلق ، سخان غاز المداخن ، سخان الهواء المسبق وما إلى ذلك وفقًا لاختلاف مجالات التطبيق.
مسخن الهواء المسبق (APH): إنه جهاز دعم مهم في محطات الطاقة الحديثة التي تحرق الوقود الأحفوري. يمكن أن يؤدي استخدام غاز المداخن عالي الحرارة الذي يتم تفريغه من الغلاية لتسخين هواء الاحتراق مسبقًا إلى تحسين كفاءة الغلاية بشكل كبير.
يمكن استخدام المبادل الحراري للصفائح في الصناعة الكيميائية ، مثل مصانع البتروكيماويات والتكرير والمنسوجات والأسمدة الكيميائية والأحماض والقلويات.
